产品简介

　　高纯易烧结氧化铝陶瓷粉体材料主要用于新型氧化铝陶瓷材料及新型氧化铝复合陶瓷材料的制造。

　　高纯易烧结氧化铝陶瓷粉体是将化学纯度高、粒径小、低温易烧结等各种特性组合起来，生产不同纯度、等级的粉体材料，广泛应用于陶瓷材料的各个领域。

　　稳定的质量控制和精准的生产工序确保了每批产品的一致性。

　　公司与客户进行经常性的密切交流合作，不断开发提供符合客户需求的氧化铝粉体材料。

　　高纯易烧结氧化铝陶瓷粉体按纯度分为 99%、99.5%及 99.8%三大类。99.8%以上的烧结氧化铝陶瓷粉，形貌为类球形，平均粒径为（D50）0.5μm；在空气中 1550℃的温度下烧结，氧化铝陶瓷材料纯度达到 99.8%左右，密度 3.94g/cm3 以上，微观结构晶粒在 1～6μm 之间，三点抗弯强度为 500Mpa；使用该粉体制作的Φ3-4mm 高纯氧化铝研磨球，在1450℃下烧结成瓷，烧结密度达到 3.85g/cm3 以上。

产品优势

　　粉体粒径小（D50）：≤0.5μm　粉体纯度高：Al2O3 含量≥99.8%

　　低温易烧结：1500℃烧结成瓷　烧结密度高：3.94g/cm3以上

　　陶瓷纯度高：Al2O3含量≥99.8%　陶瓷晶粒小、韧性高、耐磨性好

主要产品

　　一、高纯煅烧α氧化铝 XJCD-205

　　二、高纯氧化铝陶瓷隔膜粉 XJCL-405

　　三、高纯易烧结氧化铝陶瓷分散粉 XJCF-505

　　四、高纯易烧结氧化铝陶瓷造粒粉 XJCZ-505

　　五、99 易烧结氧化铝陶瓷造粒粉 XJCZ-99

　　六、995 易烧结氧化铝陶瓷造粒粉 XJCZ-995

　　七、95（96）氧化铝陶瓷造粒粉 XJCZ-95

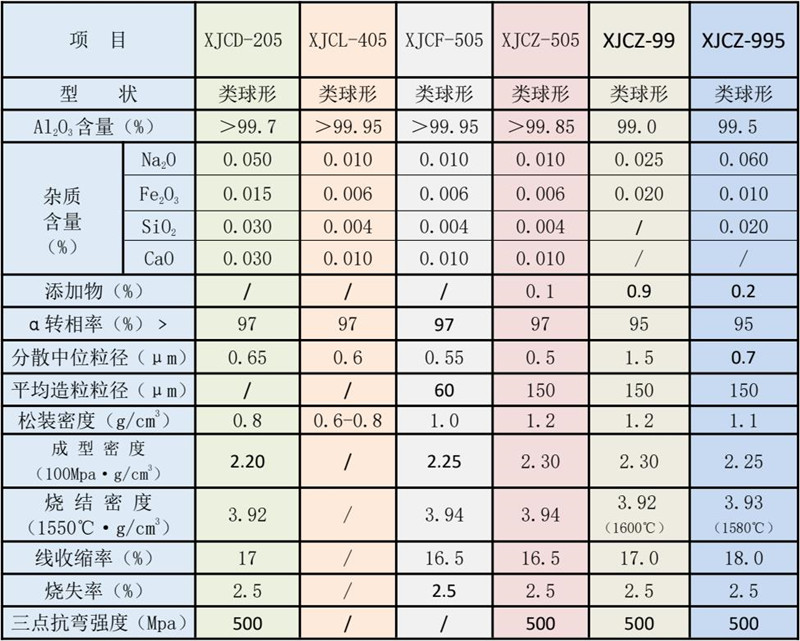

技术指标

注：XJCD、XJCF 系列粉体添加 0.1%氧化镁研磨分散至相应粒度，于 1550℃烧结，测试烧结密度等数据。

一 高纯煅烧α氧化铝

　　XJCD系列高纯煅烧α氧化铝适合用户根据本公司的产品特点，采取相应的生产工艺，制作不同类型的产品。可按照客户要求制作。

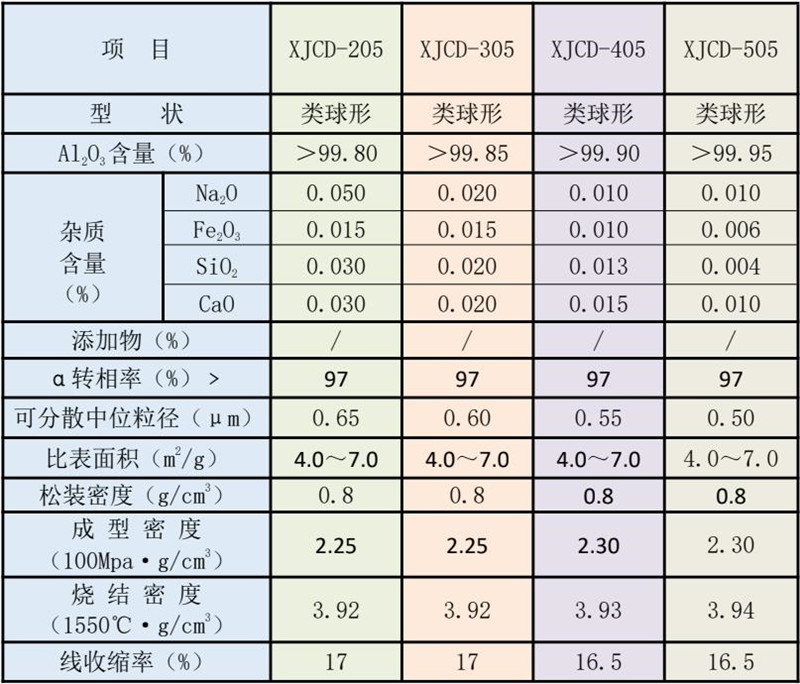

技术指标

注：XJCD系列粉体添加0.1%氧化镁研磨分散至相应粒度，于1550℃烧结，测试烧结密度等数据。

二 高纯易烧结氧化铝陶瓷分散粉

　　XJCF系列分散粉体适用注浆成型工艺制造大型的、形状复杂的、薄壁的氧化铝陶瓷新材料。可根据客户需要添加烧结助剂。

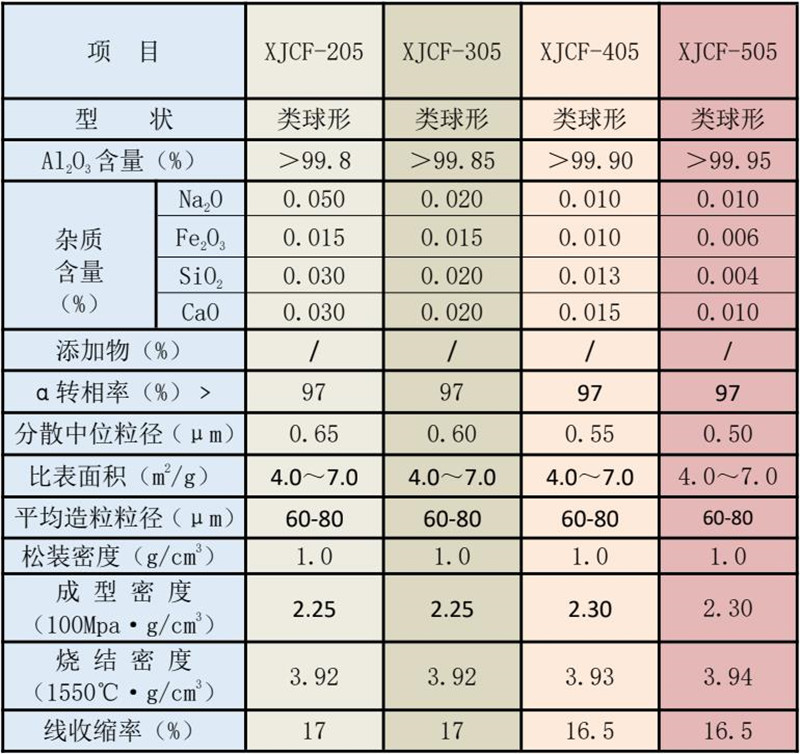

技术指标

注：XJCF系列粉体添加0.1%氧化镁研磨分散至相应粒度，于1550℃烧结，测试烧结密度等数据。

三 高纯氧化铝陶瓷隔膜粉

　　XJCL系列粉体化学纯度高、粒径小而均匀、形貌类球型，特别适合生产制造锂电池陶瓷隔膜，可有效提高电池的机械性能、耐高温性能和安全性能。

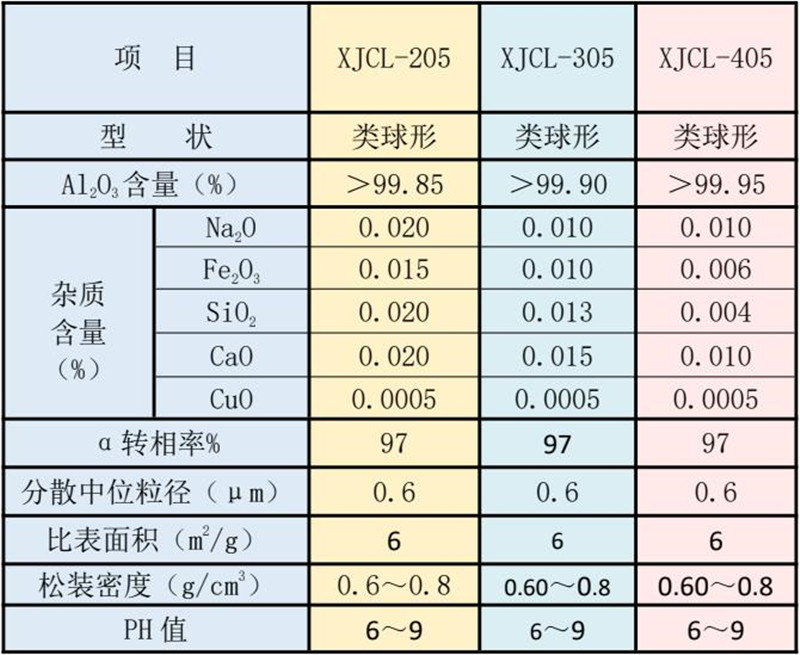

技术指标

四 高纯易烧结氧化铝陶瓷造粒粉

　　XJCZ系列陶瓷粉体适用干压和等静压成型等工艺制造的高纯氧化铝陶瓷新材料。

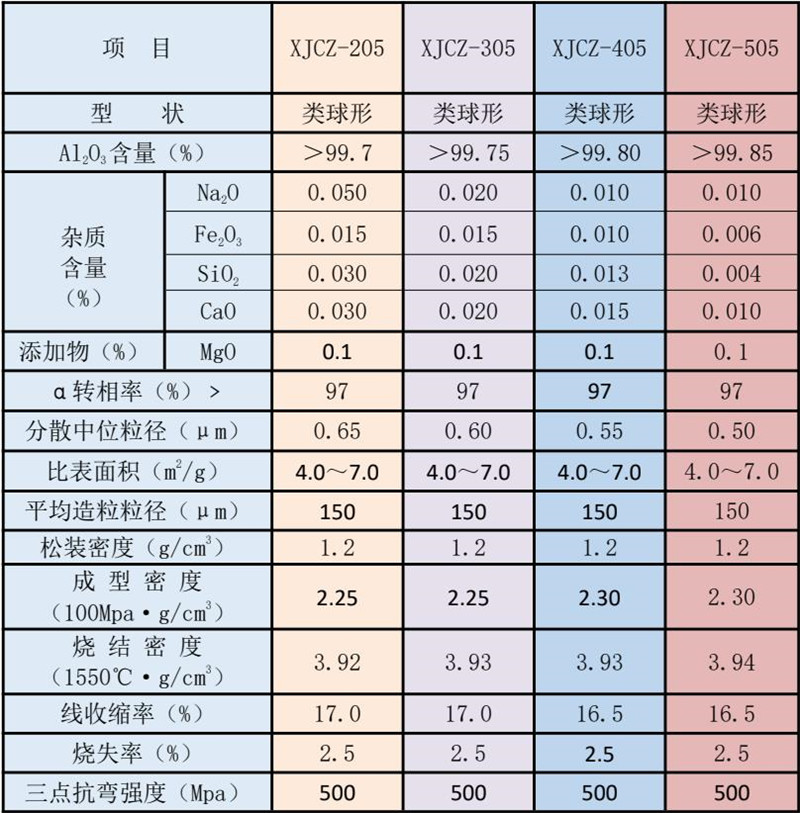

技术指标

五 99易烧结氧化铝陶瓷造粒粉

　　XJCZ-99系列陶瓷粉体适用干压和等静压成型等工艺制造的99氧化铝陶瓷新材料。

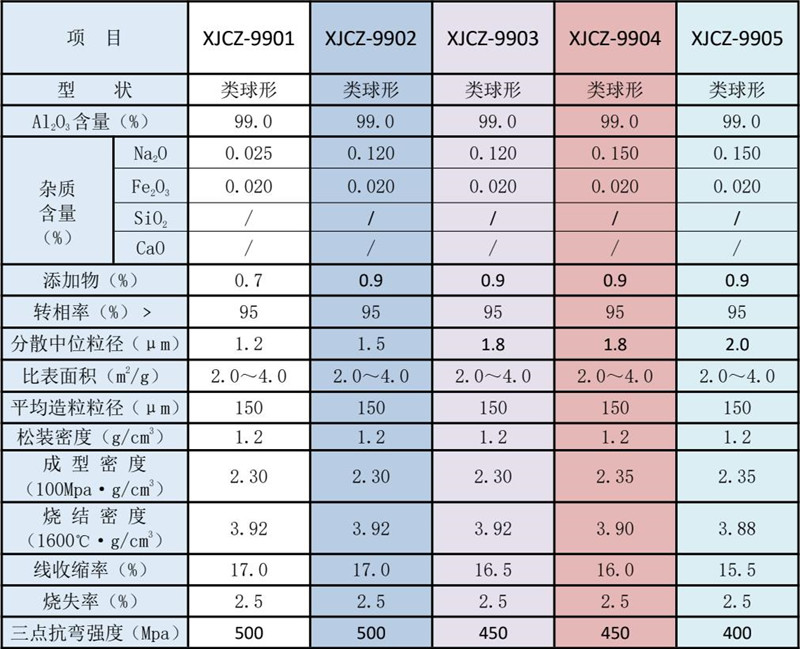

技术指标

六 995易烧结氧化铝陶瓷造粒粉

XJCZ-995系列陶瓷粉体适用干压和等静压成型等工艺制造的995氧化铝陶瓷新材料。

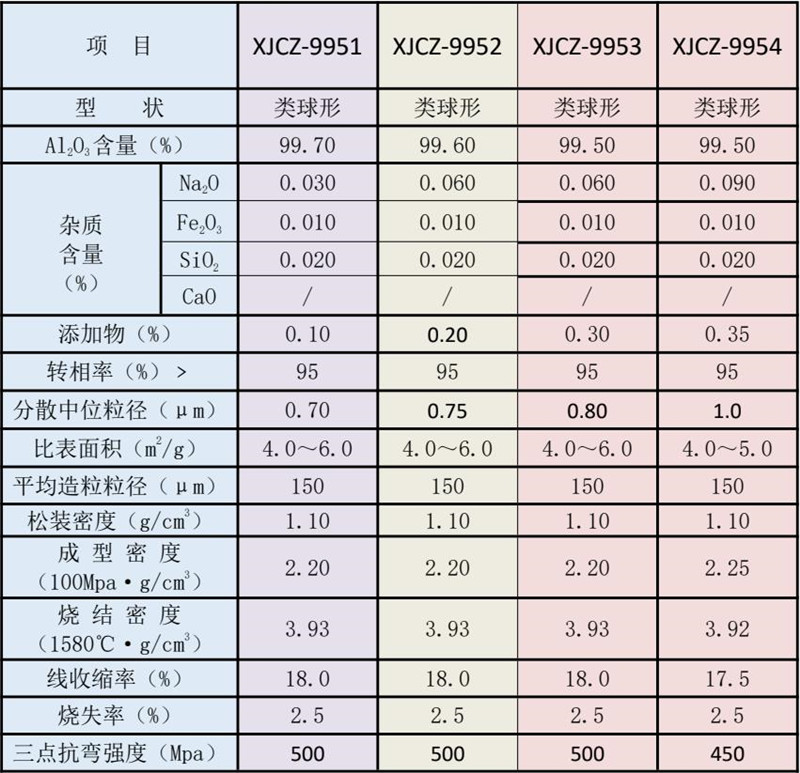

技术指标

七 99色瓷系列氧化铝陶瓷造粒粉

　　XJCZ-99B与XJCZ-99H系列陶瓷粉体适用干压和等静压成型等工艺制造的白色与微黄色99氧化铝陶瓷新材料。

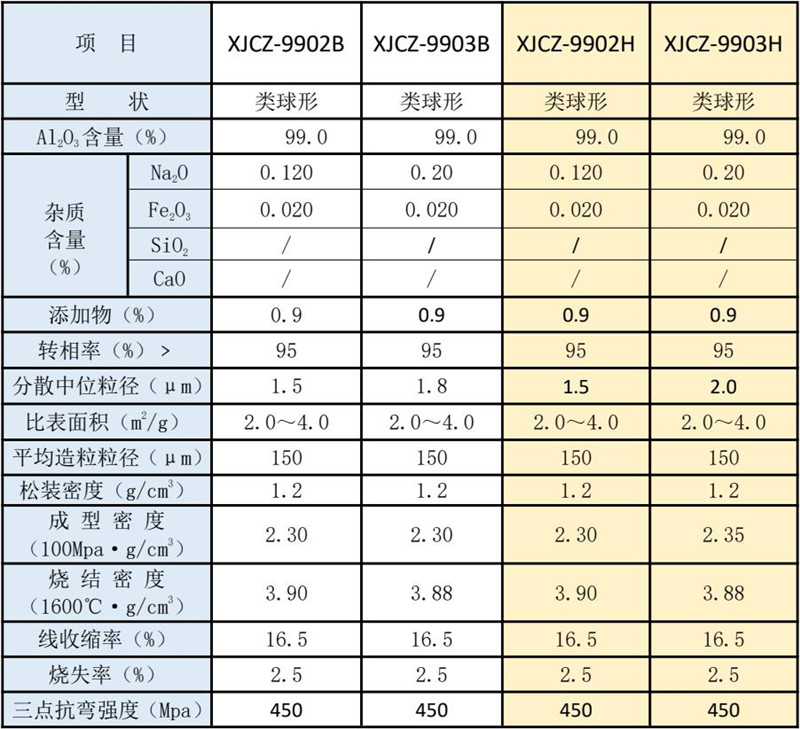

技术指标

八 97氧化铝陶瓷造粒粉

　　XJCZ-97与XJCZ-97H系列陶瓷粉体适用干压和等静压成型等工艺制造的白色与微黄色97氧化铝陶瓷新材料。

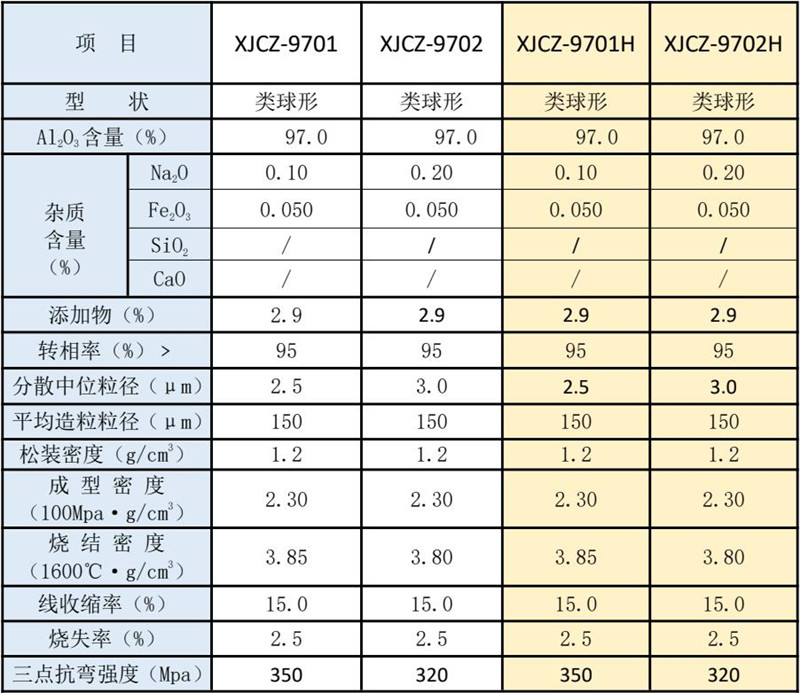

技术指标

九 95（96）氧化铝陶瓷造粒粉

　　XJCZ-95 与 XJCZ-96 系列陶瓷粉体适用干压和等静压成型等工艺制造的氧化铝陶瓷新材料。

技术指标
